一、門架系統

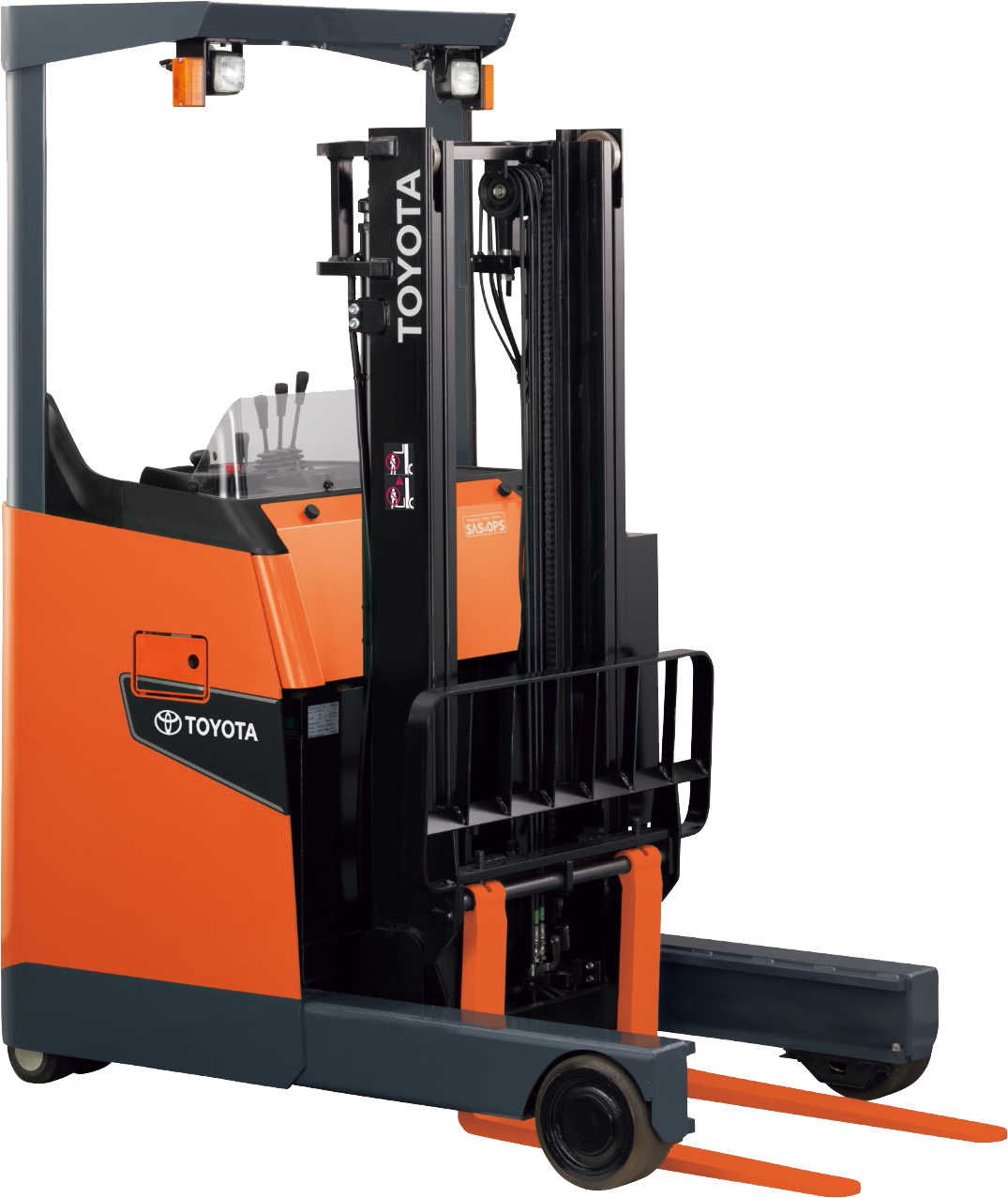

①前移式高位叉車的門架系統是由內、中、外門架組合而成，它們均為框架結構，由左右兩根立柱以及上下橫梁組合焊接而成，結構中存在足夠大的截面，用來承載貨物和叉架的重量。處于對剛性的要求，各級門架后部均會焊接有中間橫梁。如RT25.2型前移式高位叉車展開高度達12m，額定載荷達2.5t，全部展開是彎矩十分大，因此中門架在兩邊立柱聯結處設計了加強板，而外門架除設計了加強板外還運用了空心圓柱式橫梁，理論上大大加強了門架機構的抗彎能力。
②叉車承受載荷的主要構件是門架的立柱，它還是叉架、門架滾輪運動的導軌，其橫截面形狀有C型、I型、J型、L型。一般而言，根據內、外門架立柱截面的形狀以及排列形式，將叉車門架分為重疊式和并列式兩大類。重疊式的內、外門架立柱都是C型，內門架立柱截面尺寸小于外門架，位于外門架立柱內側。如圖4（a）所示。結構緊湊，視野較好是重疊式門架的主要優點，但是其的缺點是門架運動時有較大的阻力，需要有色金屬片作為導軌，且需經常潤滑，同時強度和剛度都比較小，因此一般用于小額定載荷的叉車門架系統。并列式門架的特點是立柱位于外門架立柱的內側，在門架提升時，門架運動阻力小，強度剛度比較高。其主要組合形式為：CC型、CI型、CJ型、II型。
二、起重鏈條及滾輪
①起重鏈條的功能是支承叉車和貨物的重量，并帶動叉架升降的撓性件。常用的鏈條分為片式鏈條和套筒滾子鏈條兩種。片式鏈條機構簡單，承載能力大，耐沖擊，適用于大噸位叉車用。套筒滾子鏈條傳動阻力小，適用于中小型叉車用。
|
